Normalmente surgem algumas dúvidas em relação a qual cabo utilizar para se conectar uma interface E1 da Aligera ao modem da operadora ou PABX legado. Pensando nisso desenvolvemos este artigo rápido que mostra como se faz.


1- E1 para E1 (sem balun)


Você deve utilizar um cabo especial que chamamos de CROSS E1 conforme a imagem ilustrativa abaixo.



2- E1 para balun


Você deve pode utilizar tanto um cabo RETO normal de rede quanto um cabo CROSS de rede normal. Isso é possível pois as pinagens dos nossos equipamentos são invertidas, abaixo segue um exemplo para o cabo de rede normal.

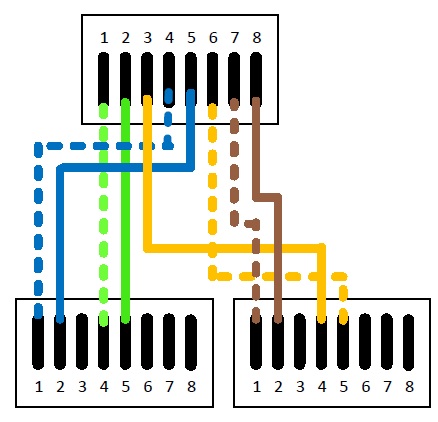

3- Para as placas de 8 E1s você deve confeccionar o cabo Y abaixo.


Observação:  As placas de 8 E1s são compostas visivelmente por 4 conectores RJ45, porém possuem 8 Portas,. Desta forma é necessário utilizar o cabo Y para separar todas as portas.





4- Cabo interconexão Aligera 8E1s X Datacom DM 2100

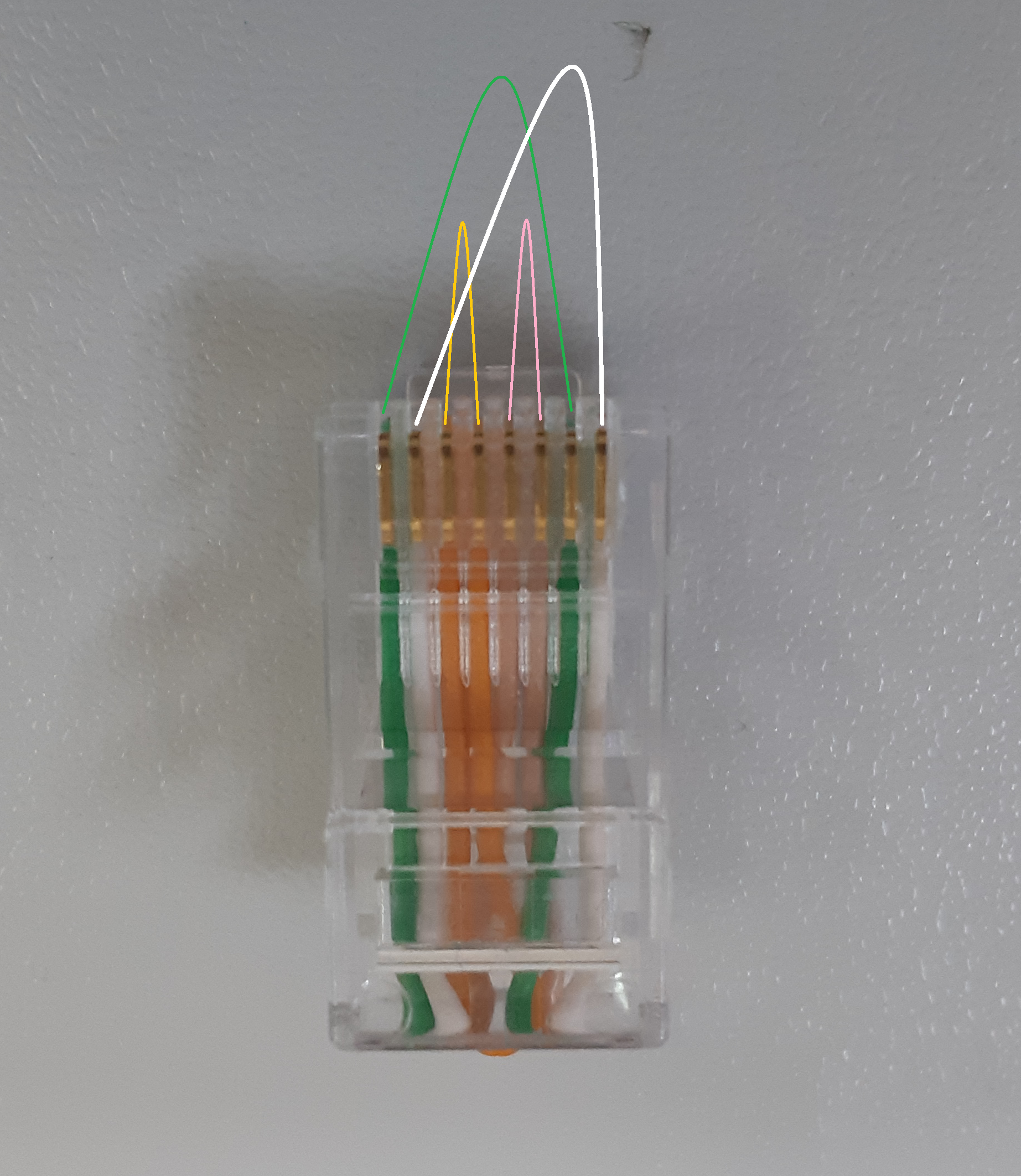

5- Loop para teste em placas 8E1s
